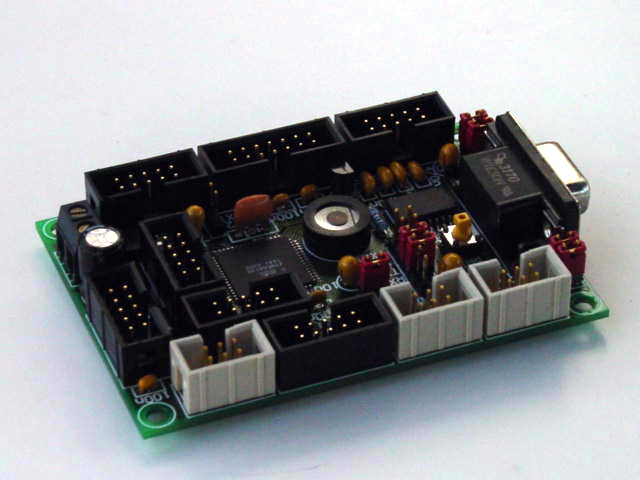

EvaBoard-I

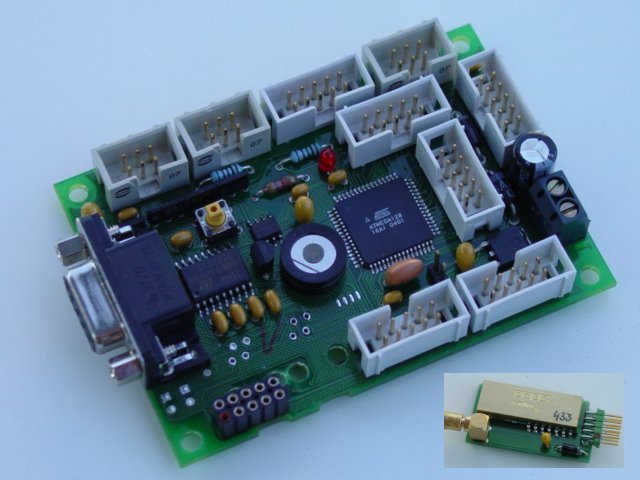

Evaluation Board für Soft- und Hardware Entwicklungen. Mega128, 2xSerial, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, alle Ports auf Steckverbinder herausgeführt.
Shop – Entwickler-Info
Hinweis: Diese Boards sind nicht käuflich. Es handelt sich um Entwicklungs- und Demo-Hardware ohne EMV-Prüfung und ohne CE-Kennzeichnung; ein Verkauf ist daher nicht möglich. Die Übersicht dient ausschließlich als Entwickler-Information.
Evaluations-, Test- und Demo-Hardware, um ein angestrebtes Konzept zu prüfen. Die Boards sind hier mit Bildern und Unterlagen (Schaltplänen) als Entwicklerinfo dokumentiert, zum Beispiel als Referenz für eigene Schaltungen.
Die bei manchen Boards vorhandene Firmware oder PC-Software ist als Beispiel zu betrachten. Es wird keine Gewähr für Vollständigkeit oder Fehlerfreiheit übernommen.
EvaBoards

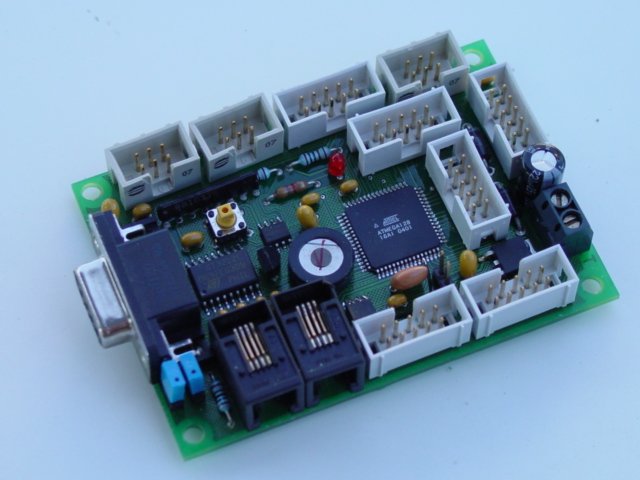

EvaBoard-485
Evaluation Board für Soft- und Hardware Entwicklungen. Mega128, 1xSerial, 1xRS485, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder herausgeführt.
EvaBoard-Radio
Evaluation Board für Soft- und Hardware Entwicklungen. Mega128, 1xSerial, 1xRF-Radio Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt. Ohne RF-Radio Modul.

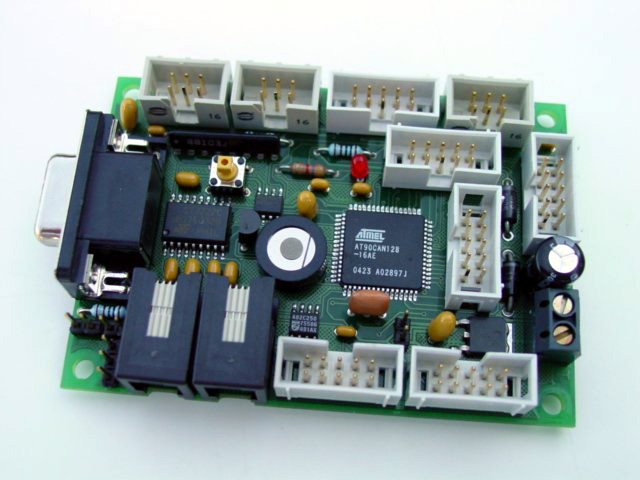

EvaBoard-CAN
Evaluation Board für Soft- und Hardware Entwicklungen. Mega128CAN, 1xSerial, 2xCAN Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt.

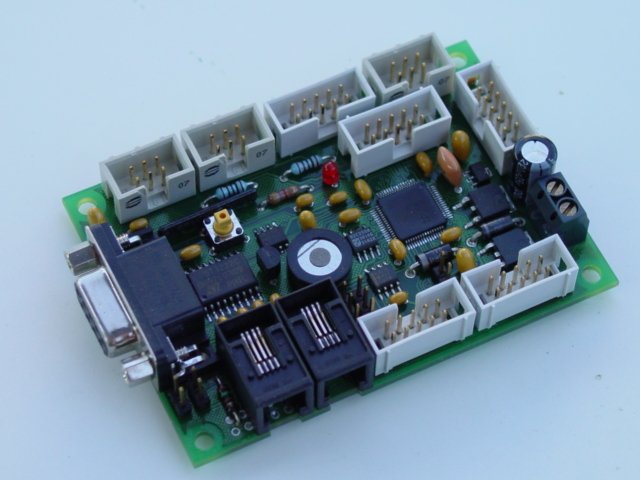

EvaBoard-ARM7
Evaluation Board für Soft- und Hardware Entwicklungen für den ARM7 LPC2129, 1xSerial, 1xRS485 oder CAN, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder heraus geführt.

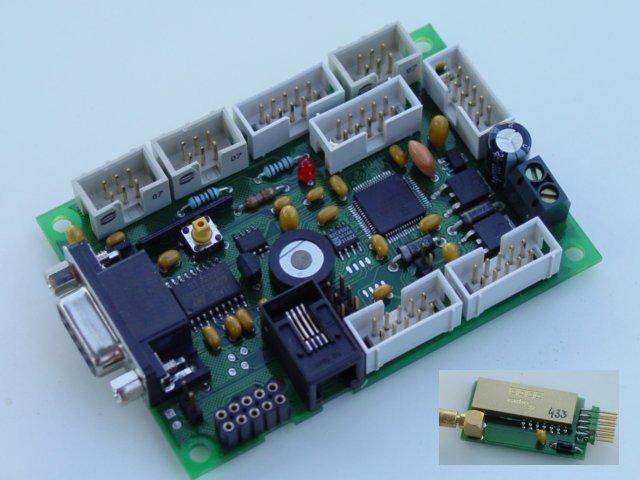

EvaBoard-ARM7-Radio
Evaluation Board für Soft- und Hardware Entwicklungen für den ARM7 LPC2129, 1xSerial, 1xCAN, 1xRF-Radio Buchse, MMC/FAT16 Interface für FAT16-MMC Board, I2C Interface, Speaker, 2k FRAM, alle Ports auf Steckverbinder herausgeführt. Ohne RF-Radio Modul.
Konverter und Funk

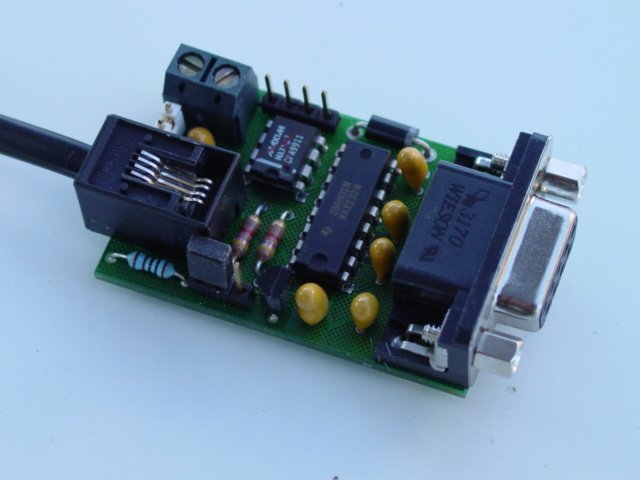

RS232-485-Converter
Pegel/Level Converter von RS232 RS485 Zum Anschluss an PC Systeme und die Evaluation Boards mit RS485 Interfaces
RS232-ProfiBUS-Converter

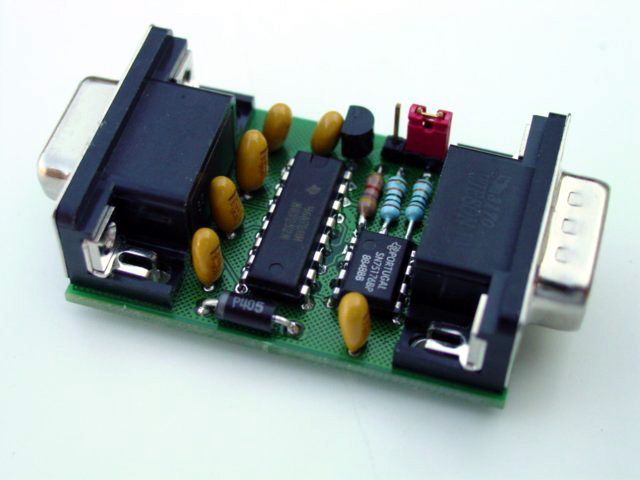

Pegel/Level Converter von RS232 RS485 mit ProfiBUS Belegung. Zum Anschluss an PC Systeme und die Evaluation Boards mit Profi BUS Interfaces
RS232-Radio-Converter

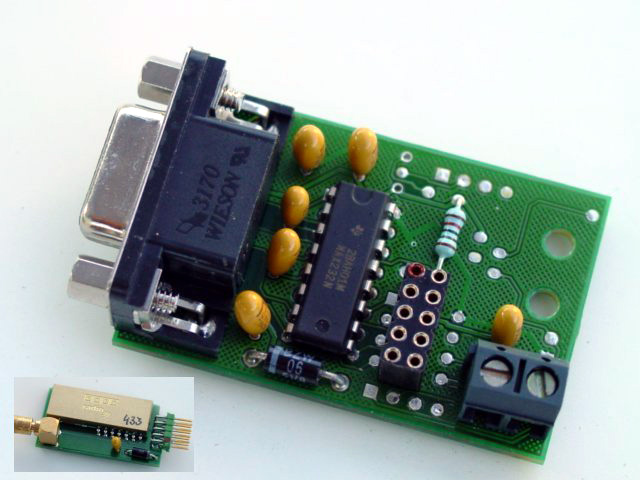

Converter von RS232 zum EasyRadio Modul Zum Anschluss an PC Systeme und die Evaluation Boards mit RF-Radio Interfaces Ohne RF-Radio Modul.

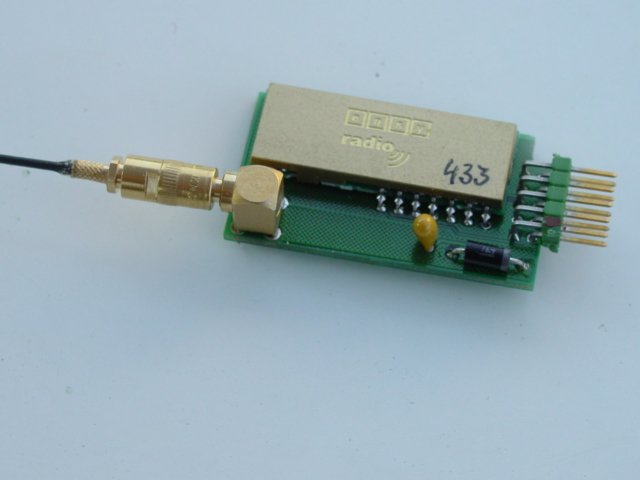

Radio-Transceiver-Modul
EasyRadio board als plug-in für alle EvaBoards mit RF-Radio Buchse und obigen RS232-Radio Converter. Wahlweise mit 433MHz oder 866MHz. Steckbare Stab Antenne enthalten.
Speicher und Karten

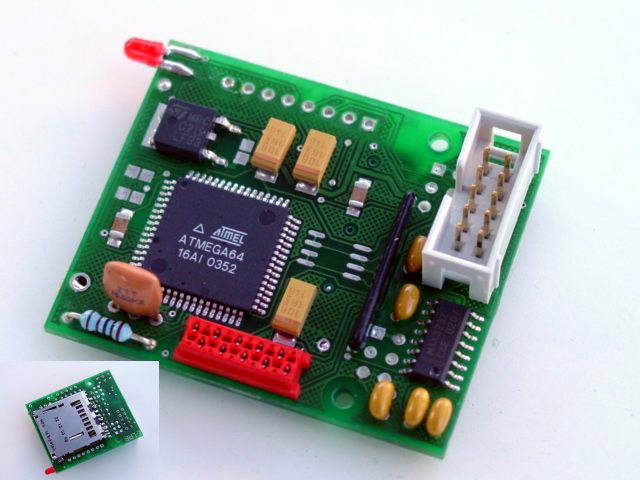

MMC-Disk-Drive RS232
Autarkes MMC Flash Karten Laufwerk für MMC und SD Karten. RS232 Interface zum PC oder an alle Mikro Controller Boards. Onboard Mega32 enthält das FAT16 File System. Firmware als Source zum Download, ebenso ein umfangreiches PC Test Programm. Ohne Flash Karte. +ship
MMC-Disk-Drive I2C
Autarkes MMC Flash Karten Laufwerk für MMC und SD Karten. I2C Interface zu Mikro Controller Boards. Onboard Mega32 enthält das FAT16 File System. Firmware liegt als Source bei, ebenso ein Test Programm. Ohne Flash Karte.

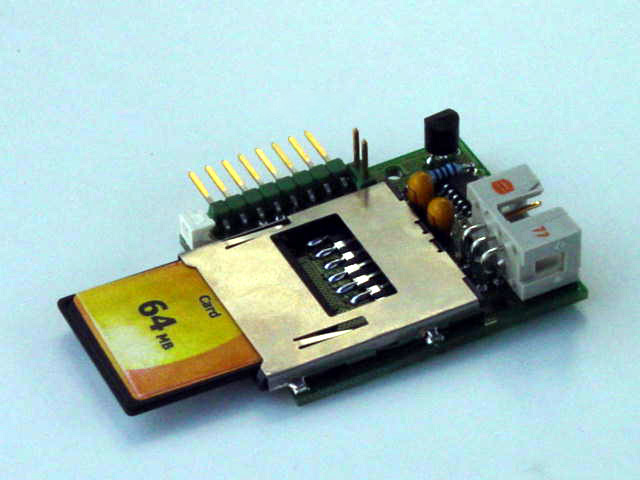

MMC-Card-Interface
Evaluation und Testboard für das AVRco FAT16 Filesystem. Passt zu zu den EvaBoards. Anschluss über 6pol FB Kabel. Level-shifter 3.3-5Volt auf der Platine. Card-Halter mit Push-Push Auswurf.

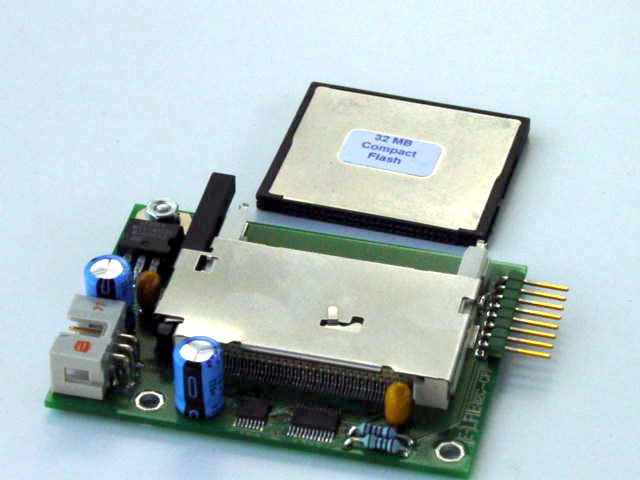

CF-Card-Interface
Evaluation und Testboard für das AVRco FAT16 Filesystem. Passt zu den EvaBoards. Anschluss über I2C Interface. 3.3Volt Regler on Board. Card-Halter mit Auswurf. Auch für MicroDrives geeignet.
IDE-Drive-Interface

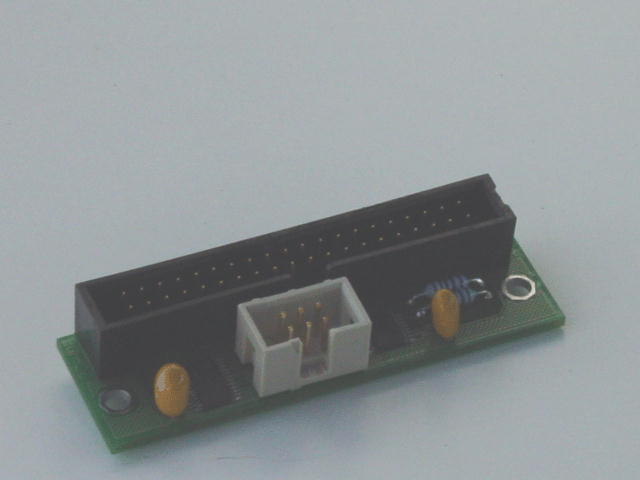

Evaluation und Testboard für das AVRco FAT16 Filesystem. Passt zum EvaBoard. Anschluss über I2C Interface.
Ethernet

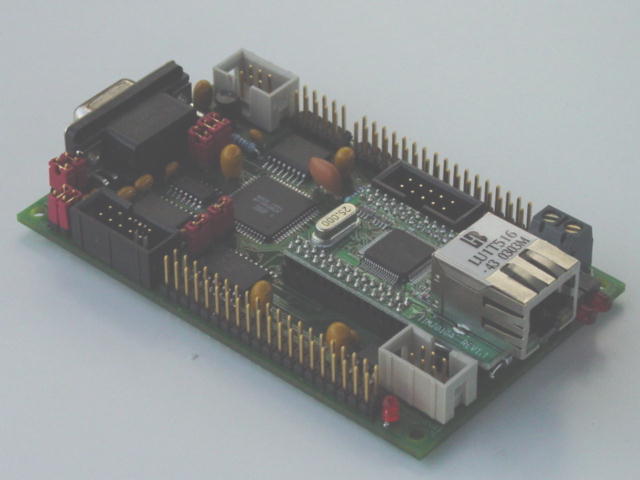

EtherBoard-II
Evaluation und Testboard für das AVRco TCP/IP System. Mega128, 32kB SRAM, 2xSerial IF. 10/100MBit CAT5 Interface. Ethernet Einheit belegt nur das I2C Interface des mega128. Fast alle Ports herausgeführt.
IM7010 Ethernet-TCP/IP-Adapter
Evaluation und Testboard für den TCP/IP Hardware Stack IM7010A. Inklusive obiger Realtime Clock Passt zu den EvaBoards. Anschluss über I2C Interface.
EtherBoard (erste Version)
Evaluationsboard für Ethernet: Mega103, 32 kB SRAM, RTL9019-10BASE-T-Chip, 1–2 serielle Schnittstellen, I2C-Bus, 8-Bit-DAC, RTC. Memory-Bus und 24 freie I/O-Pins nach außen geführt. Mit der xUDP-Dokumentation lassen sich eigene Tools für die PC↔xUDP-Kommunikation erstellen.
I2C- und Interface-Module

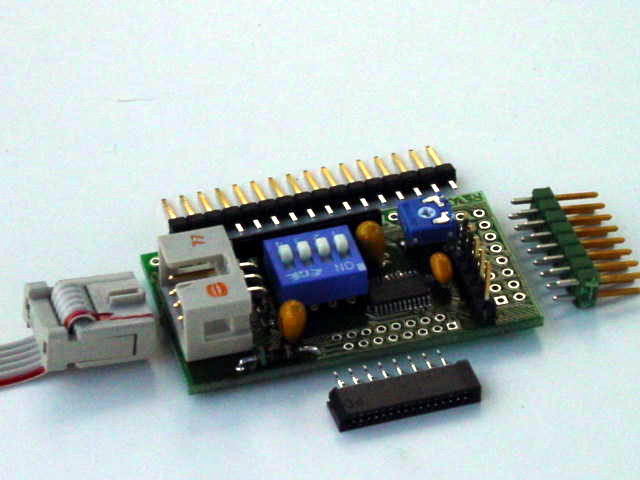

LCD-I2C-Interface-Adapter
Test und Demo Board für den AVRco Multi-LCD Treiber. Passt zu den EvaBoards. Bis zu 8 LCD Interfaces an eine I2C Schnittstelle. 3 Standard Steckverbinder on Board für diverse LCD Anschluss Typen.

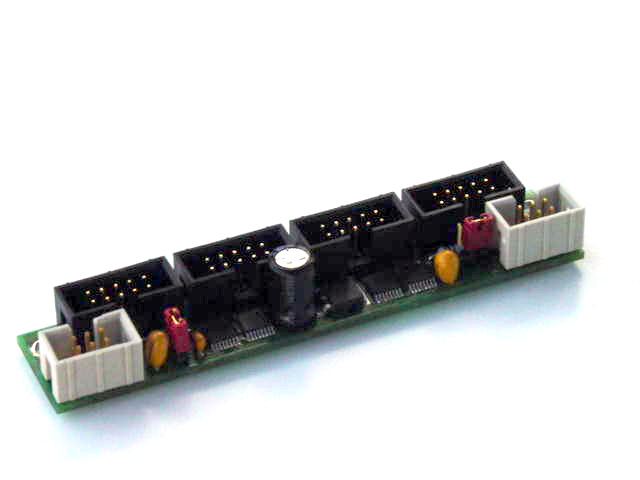

I2C-Port-Expander
Evaluation und Testboard für den AVRco I2C PortExpand Treiber. Passt zu den EvaBoards. Anschluss über 6pol FB Kabel. Erweitert einen AVR um 4 bi-direktionale Ports. Wie beim AVR jedes einzelne Bit umsteuerbar.

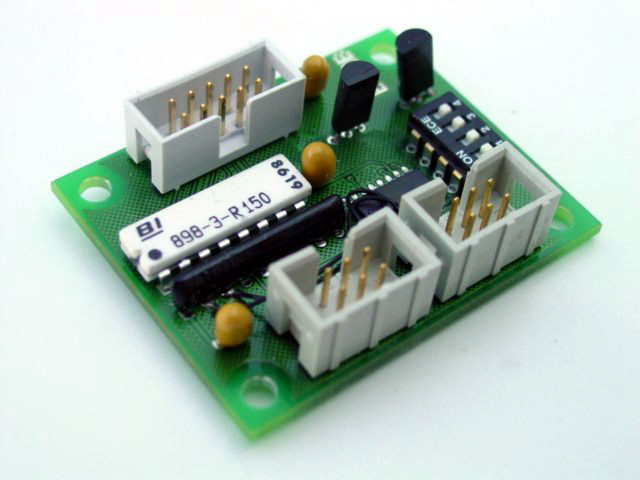

I2C-1Wire-Interface-Board
Bildet eine relativ einfache Brücke zwischen einem AVR und dem Dallas 1Wire BUS. Wird durch den I2C BUS gesteuert. Bis zu 8 1Wire Busse können angeschlossen werden. DS2482 1Wire Master, DS2433 1Wire EEprom und DS1821 Temperatur Sensor on Board.
Präzisions-Realtime-Clock
Evaluation und Testboard für den I2C Uhren Baustein RTC8564 von Seiko. Quarz ist im Chip selbst enthalten. 24std Gangreserve durch 0.1F Gold CAP Kondensator. Passt zu den EvaBoards. Anschluss über I2C Interface.
I2C Digital IO

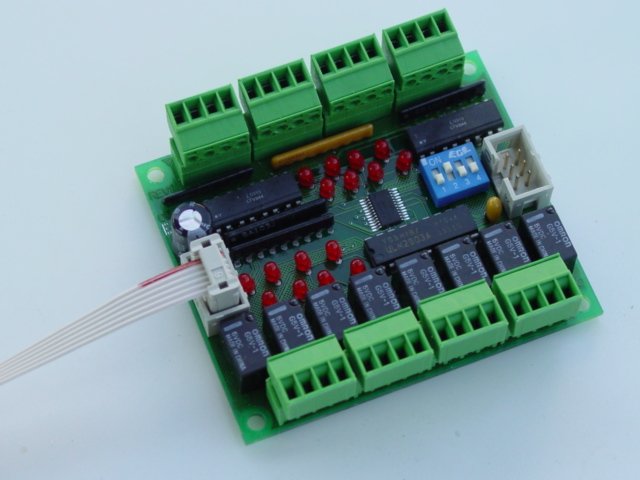

Optokoppler und Relais Interface. 8 Ein- und 8 Ausgänge für 5..24Volt, bipolar. Passt zu den EvaBoards. Anschluss über I2C Interface.
I2C Keys and LEDs

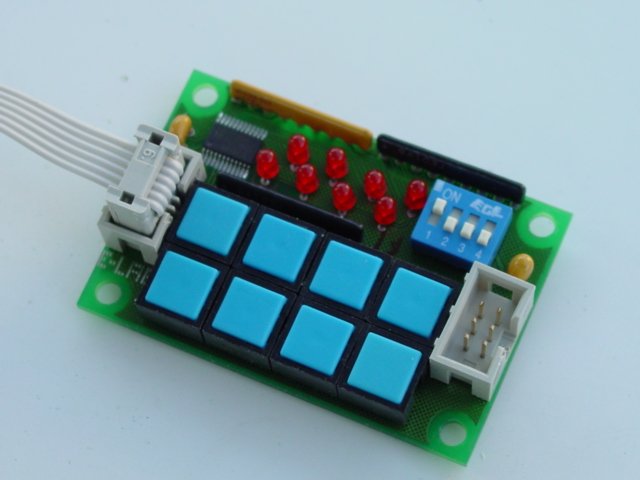

8 Tasten und 8 LEDs. Passt zu den EvaBoards. Anschluss über I2C Interface.

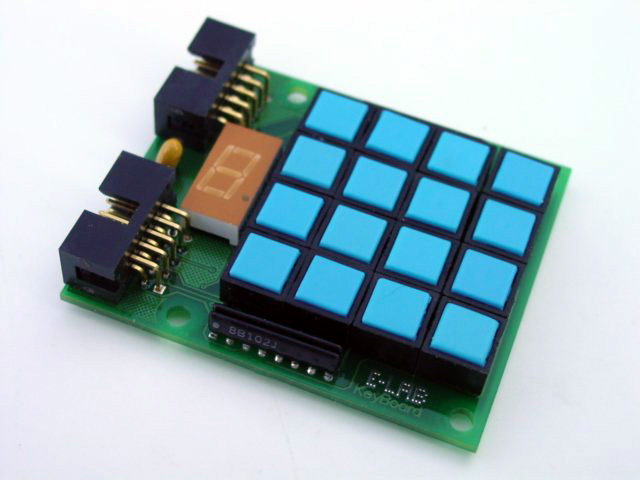

Keyboard 4×4 und 7-Segment-Anzeige
16 Tasten. Demo und Testboard für den Matrix Port Treiber des AVRco. Passt zu den EvaBoards.

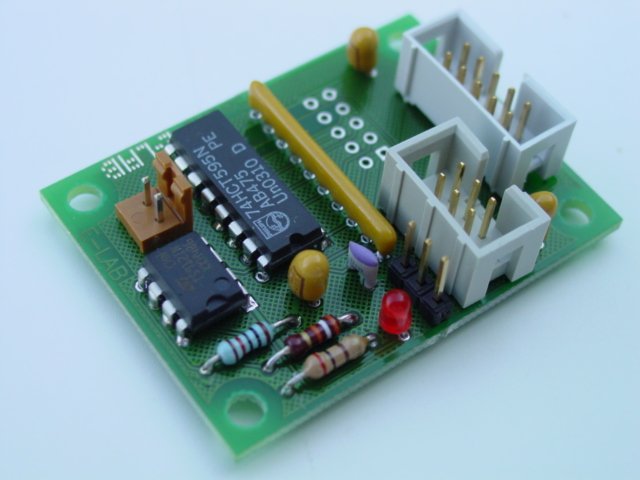

Serieller R2R-DAC
8-Bit serieller Digital-Analog Converter mit 0..5Volt OP-Amp Ausgang. Anschluss über 3 Port Pins (seriell), 8bit Port (parallel) oder SPI. Passt zu den EvaBoards.
Serieller I2C-R2R-DAC, 2 Kanäle
Zwei 8-Bit serielle Digital-Analog Converter mit 0..5Volt OP-Amp Ausgang. Wird über den I2C BUS angesteuert. Passt zu den EvaBoards.

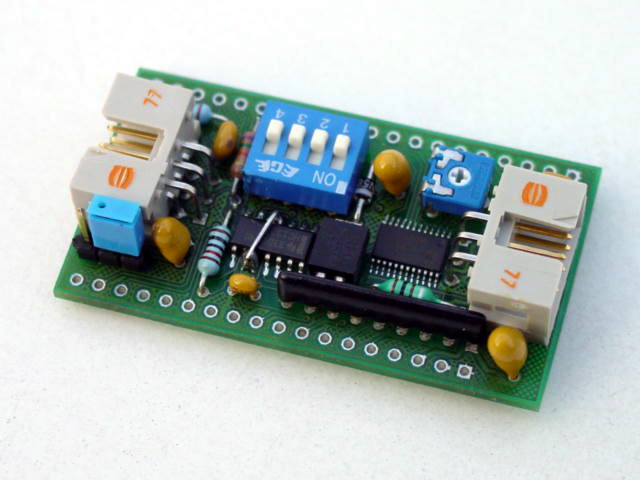

Grafik-LCD-I2C-Interface-Adapter
Test und Demo Board für den AVRco Graphic-LCD Treiber im I2C/TWI Mode. Passt zu den EvaBoards. Anschluss über die I2C Schnittstelle. 2 Standard Steckverbinder on Board für diverse LCD Anschluss Typen. -12Volt Kontrast on Board. Passendes Graphic Display weiter unten.

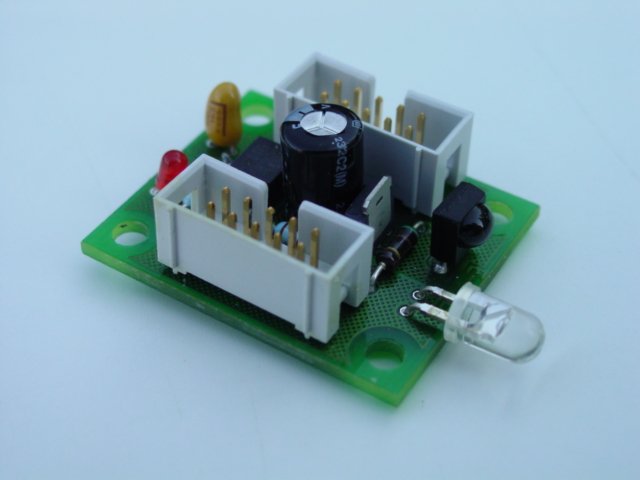

RC5-Demo-Board
Evaluation und Testboard für den RC5 Infrarot Sende und Empfangsbetrieb. Mit IR Sendediode und 38kHz IR Empfänger.
Sensoren

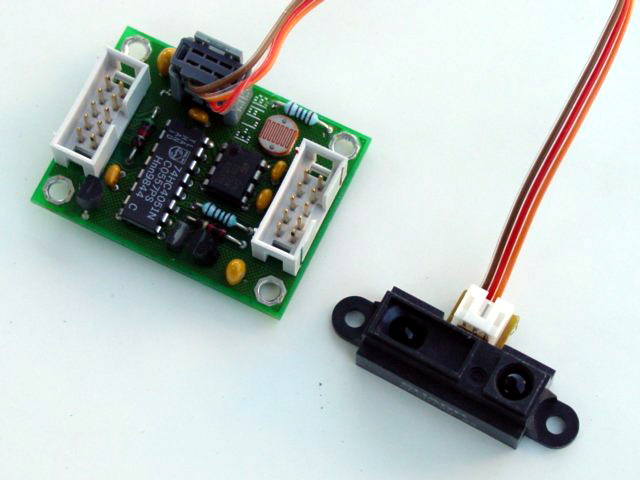

Nonlinear-Sensor Demo- und Testboard
Mit Sensoren für Temperatur, Licht und Entfernung. NTC, PT1000, LDR, Sharp Sensor. Alle Sensoren sind nicht-linear und müssen linearisiert werden. Anschluss an die ADC-Ports der EvaBoards.

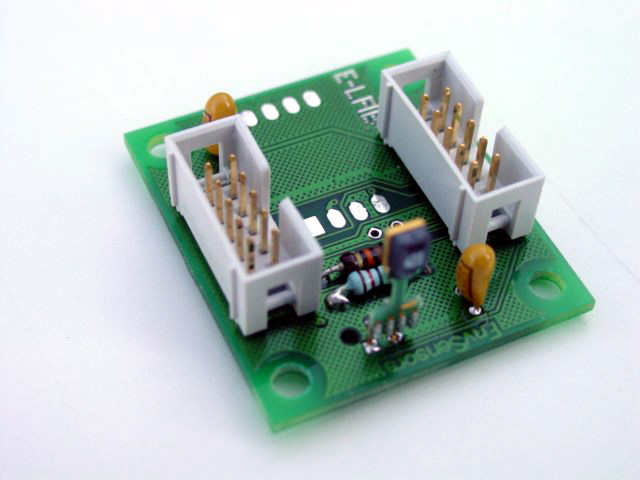

Umwelt-Sensor Temperatur und Feuchte
Mit Temperatur und Feuchte Sensor SHT71

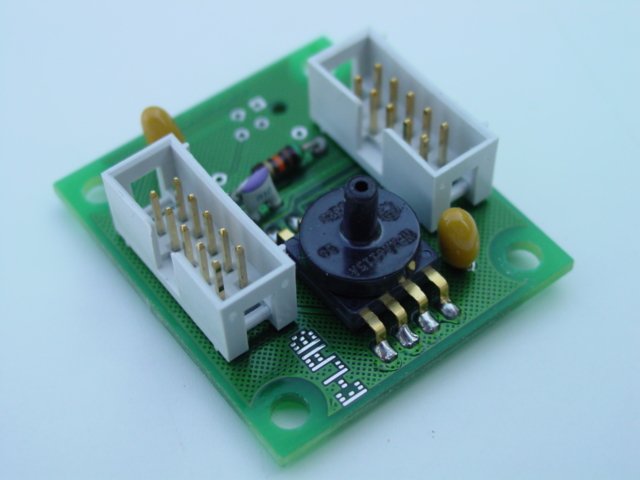

Umwelt-Sensor Luftdruck
Mit absolut Druck Sensor = Barometer. Temperatur stabilisiert und linearisiert. Anschluss an das ADC-Ports der EvaBoards.
Umwelt-Sensor Luftdruck, Temperatur und Feuchte

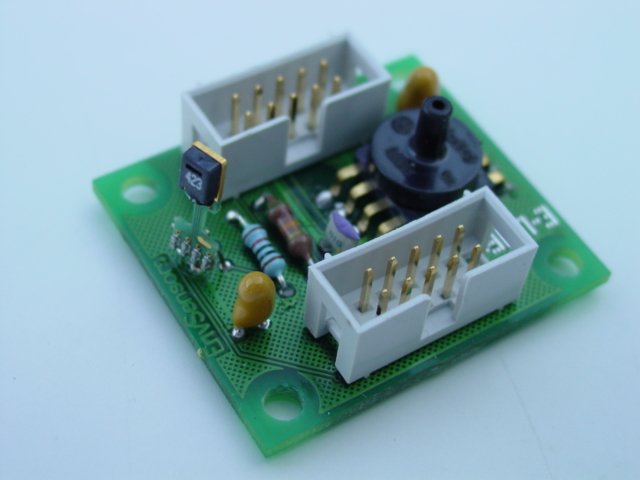

(Wetterstation) Mit absolut Druck Sensor = Barometer. Temperatur stabilisiert und linearisiert. Anschluss an das ADC-Ports der EvaBoards. Mit Temperatur und Feuchte Sensor SHT71 SHT71
CAN-Bus
CAN-BUS-SPI-Interface

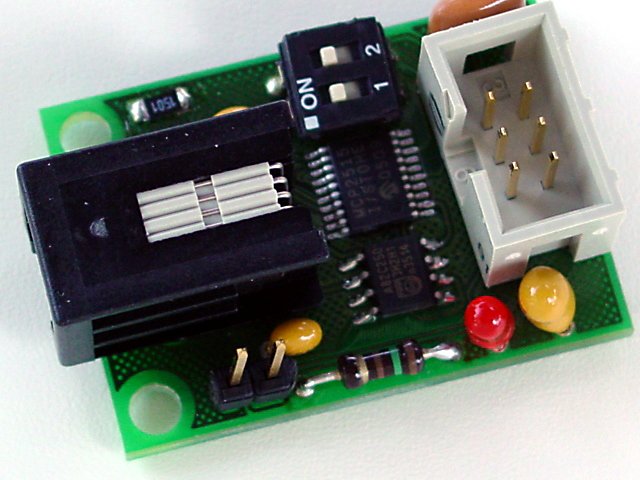

Evaluation und Testboard zum Erproben und Üben des CAN-BUS Betriebs. Controller MCP2515 CAN2.0 Passt zu den EvaBoards. Anschluss über SPI Interface.
CAN-BUS-IO-Expander
Evaluation und Testboard zum Erproben und Üben des CAN-BUS Betriebs. Controller MCP25050 CAN2.0 8xDigital IO, 4x10Bit ADC, 2xPWM. Passt zum CAN-BUS SPI Interface
Ein-/Ausgabe, Motor und Regelung
Regelschleifen Lern- und Testboard
Evaluation und Testboard zum Lernen, Üben und Testen von Regelschleifen, wie z.B. PID Regler oder Fuzzy Logic.Enthält DC Motor mit Tacho, Heizwider stand mit Temp-Sensor, 2 Power PWMs. Passt zu den EvaBoards. Anschluss über I2C Interface.

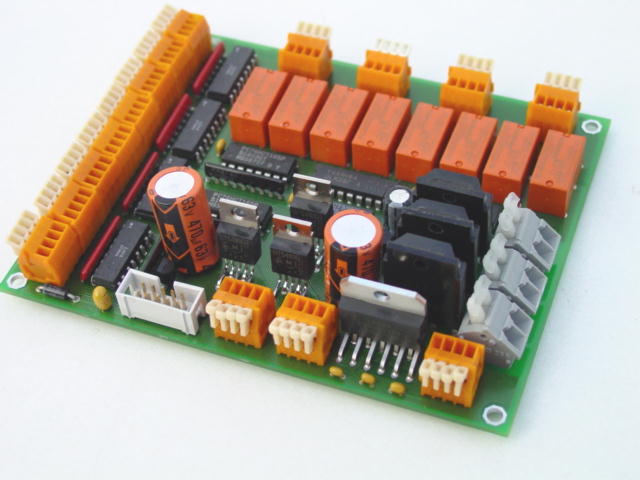

IO-Expander Power
Universal Input/Output Board für den AVRco Treiber IOexpand . 24Volt Technik. 8xRelais Ausgang, 16xOpto Eingänge, 1xFullbridge DC Ausgang 2Amp 3xMOS Highside Switch 3Amp 3xOpto-Triac 3Amp Nullspannungs Schalter. Passt zu den EvaBoards.

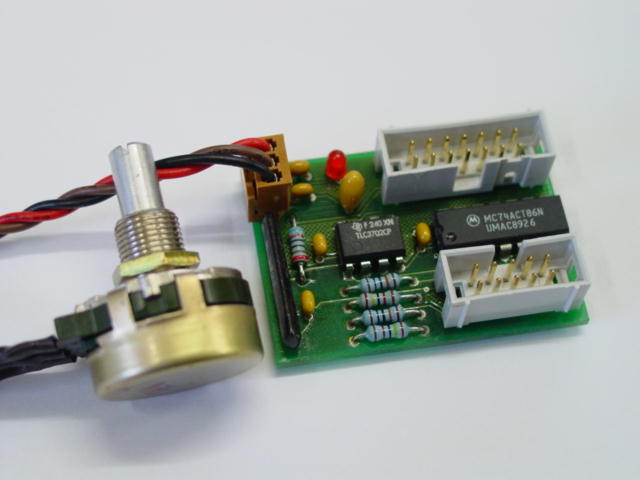

Incremental-Decoder-Demo
Evaluation und Testboard zum Testen des AVRco Treiber IncrPort . Passt zu den EvaBoards. Anschluss über die Port_BE Schnittstelle. 2-Phasen Inkremental Geber (ohmisch) enthalten, Auflösung total: 300 imp/U

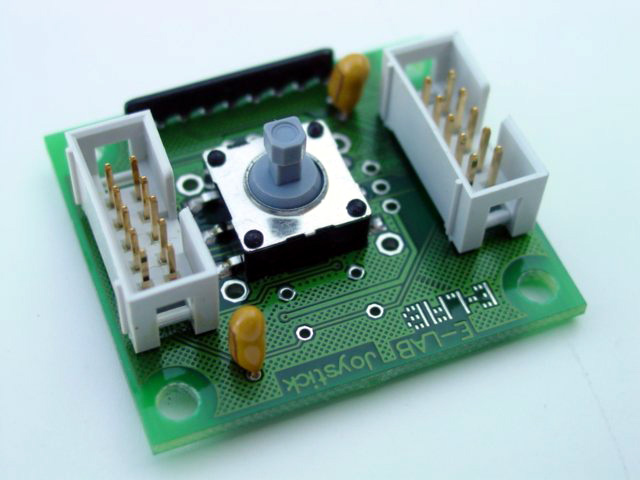

Digitaler 5-Wege-Joystick
Mit 2 Schliesskontakten für die X und Y Richtungen und einem weiteren für die Z Achse. Passt zu den EvaBoards.

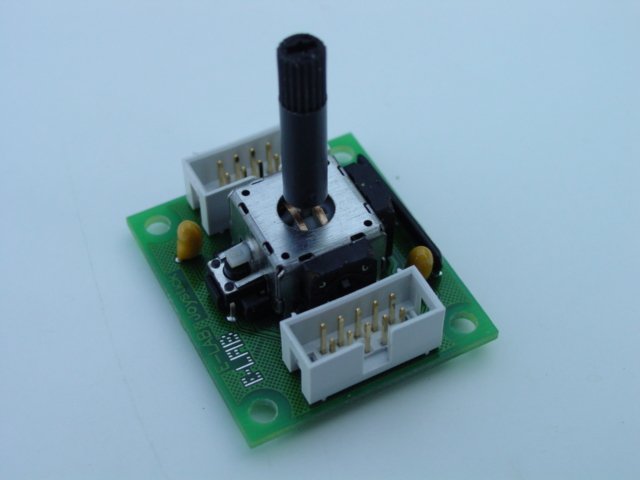

Analoger X-Y-Joystick
Mit 2 Potentiometer für die X und Y Richtungen und einem Schliesskontakt für die Z Achse. Passt zu den EvaBoards.

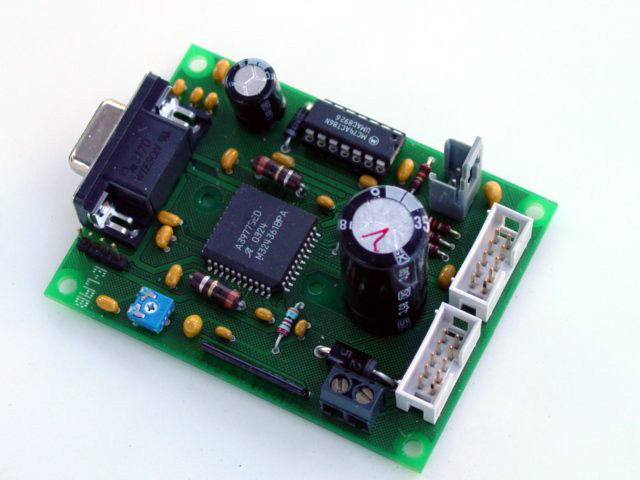

Schrittmotor-Endstufe 2×1 A
2x1Amp für 2-Phasen Motore. Sinus förmiger Strom (wave drive) mit 8 Micro Steps. Eingänge: 1x Step, 1x Richtung, 2Bit für Strom = 4 Leistungs Stufen. Inklusive Schrittmotor

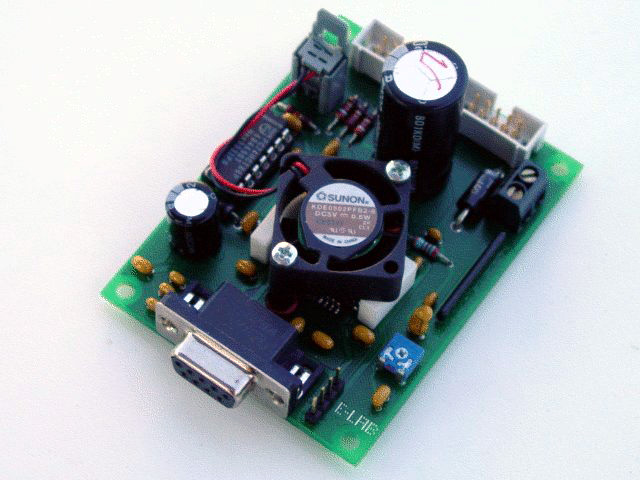

Schrittmotor-Endstufe 2×2 A
2x2Amp für 2-Phasen Motore. Sinus förmiger Strom (wave drive) mit 8 Micro Steps. Eingänge: 1x Step, 1x Richtung, 2Bit für Strom = 4 Leistungs Stufen. Inklusive Schrittmotor

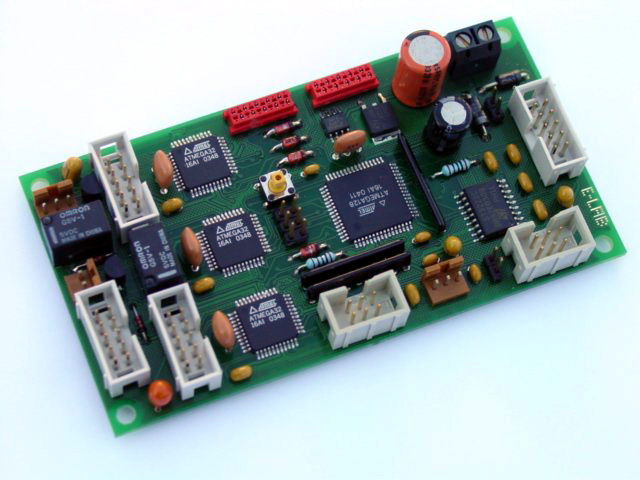

Schrittmotor-Basis, 3 Achsen
1xMega128, 3xMega32 für Steuerung von bis zu 3 obiger Stepper Endstufen. 2 Relais Ausgang, 2 Manuelle Eingänge. RS232 für PC Anschluss, I2C für Jog Control
Mega8-Terminal und Sprache

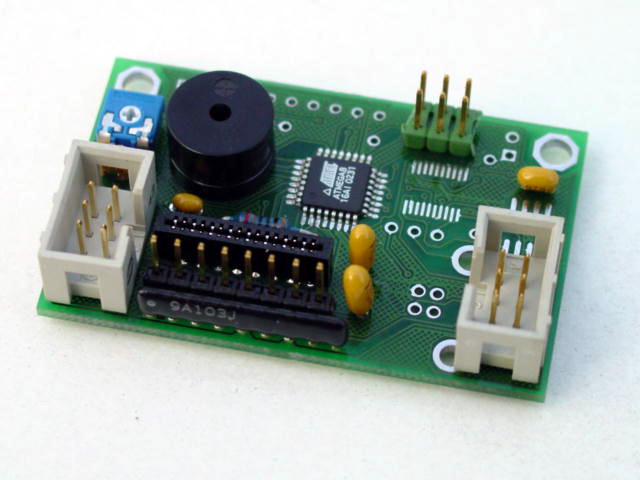

Mega8-Terminal-Board I2C
Kleines autarkes LCD Terminal Board mit I2C-Host Anbindung. Passt zu den EvaBoards. Anschluss eines LCD Displays und Keyboard. Kontrast Regler und Piepser on Board. Passende Displays und Keyboard weiter unten.

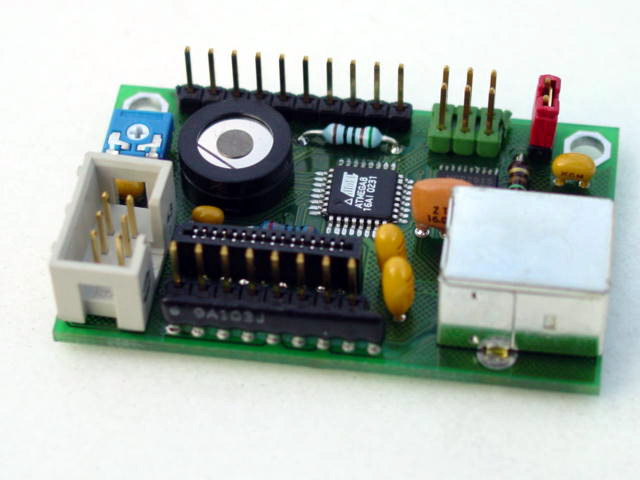

Mega8-Terminal-Board CAN
Kleines autarkes LCD Terminal Board mit CAN-Host Anbindung über MCP2515. Passt zu den EvaBoards. Anschluss eines LCD Displays und Keyboard. Kontrast Regler und Piepser on Board. Passende Displays und Keyboard weiter unten. Freier TWI Port.

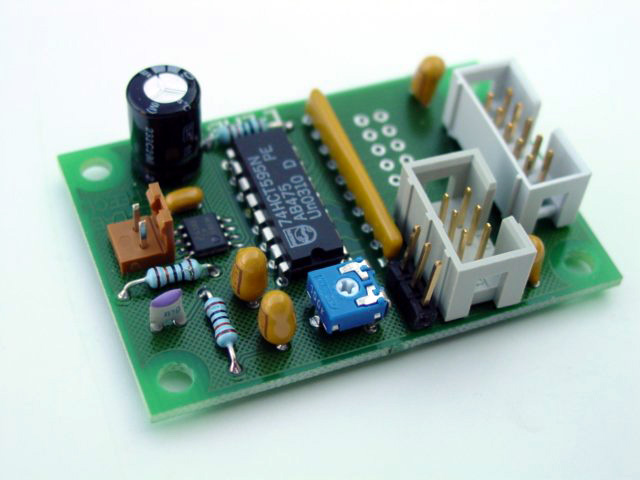

Speech Demo – Sprachausgabe
Test und Demo Board für den AVRco Speech Treiber. Kann mit Hilfe des Treibers WAV Dateien 8bit/11kHz/Mono abspielen. Treiber erst in AVRco Version 4. Passt zu den EvaBoards. Anschluss über 3 Port Pins (seriell), 8bit Port (parallel) oder SPI. Inklusive Lautsprecher.

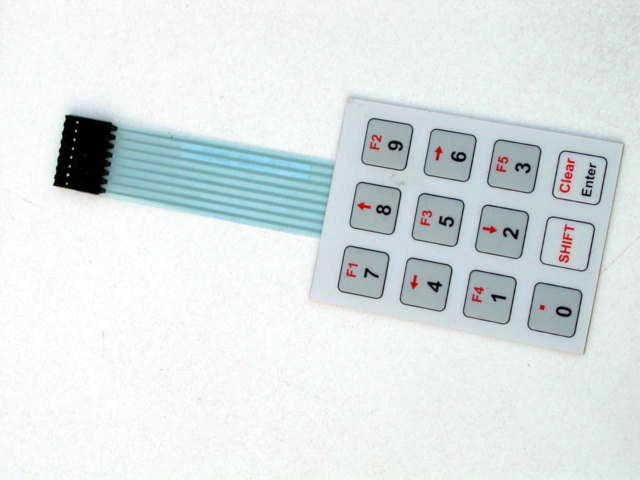

Folientastatur zum M8-Terminal
Kleine Folien Tastatur für obige Mega Terminals. 56x76mm Passt zu den Mega8 Terminals.
Displays

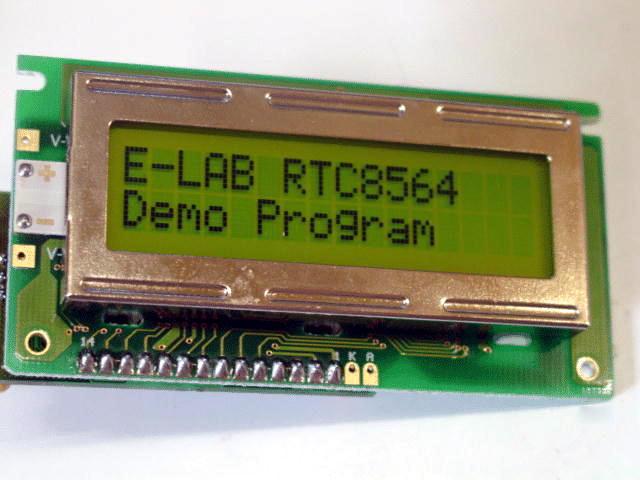

Alphanumerisches LCD 2×16 (Standard)
2x16 Zeichen. Controller 44780. Positive Kontrast Spannung. LED Hintergrund Beleuchtung.

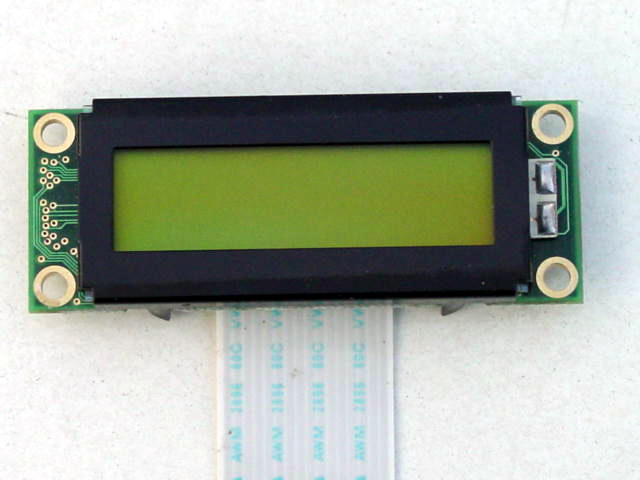

Alphanumerisches LCD 2×16 (Mini)
2x16 Zeichen. Controller 44780. Positive Kontrast Spannung. LED Hintergrund Beleuchtung. Extrem klein 53x20mm total Passt zu den Mega8 Terminals.
Alphanumerisches LCD 4×20 (Mini)
4x20 Zeichen. Controller 66712. Positive Kontrast Spannung. LED Hintergrund Beleuchtung. Sehr klein 65x29mm total Passt zu den Mega8 Terminals.

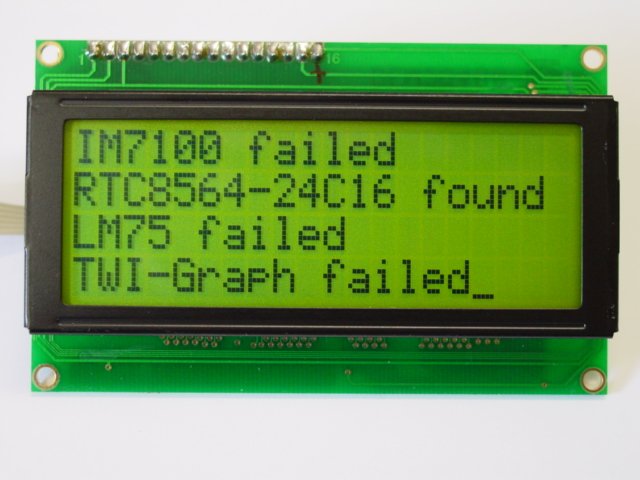

Alphanumerisches LCD 4×20 (Standard)
4x20 Zeichen. Controller 44780. Positive Kontrast Spannung. LED Hintergrund Beleuchtung, ca. 200mA Grösse 98x60mm total, Display 85x30mm
Grafik-LCD 128×64

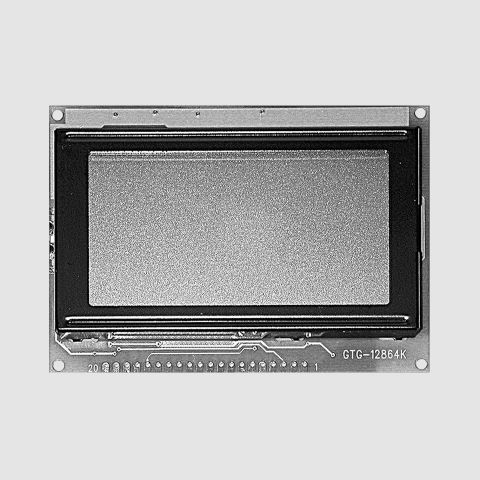

128x64 Pixel. Controller KS0108. Negative Kontrast Spannung -9V. LED Hintergrund Beleuchtung. Grösse 93x70mm total Passt zu dem GraphicLCD-I2C Interface Adapter.

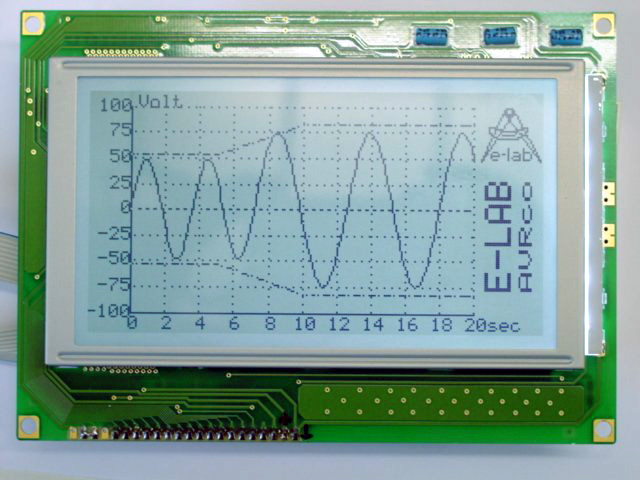

Grafik-LCD 240×128
256x128 Pixel. Controller T6963. Weisse LED Beleuchtung, ca. 250mA Single 5Voltt Versorgung Grösse 144x104mm total Display 114x64mm
