Re: XMega128A4u Clock Problem

· Gepostet: 01.02.2014 - 10:20 Uhr · #9

Ich hab ältere Messungen gefunden. Da sieht die DFLL anders aus. Die Messungen wurden gemacht, um Auswirkungen der Abweichungen auf den RS232-Takt abzuschätzen.
Hier nochmal ein paar Sonagramme des Frequenzverlaufs über die Zeit.

golf

Anhänge an diesem Beitrag


Dateiname:	ATXmega192A3 2Mx16 … eite.jpg
Dateigröße:	70.4 KB

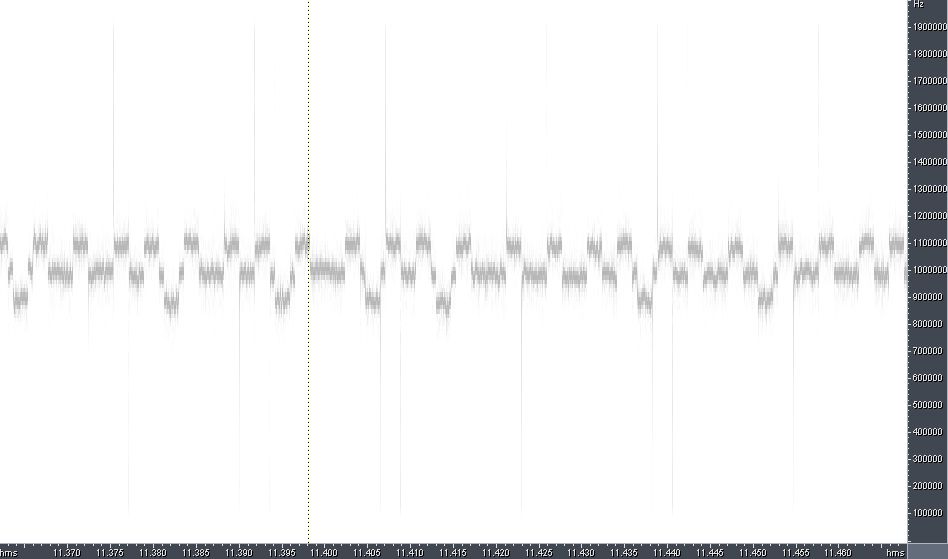

Titel:	32,7Mhz 250kHz Sonagramm
Heruntergeladen:	281


Dateiname:	ATXmega192A3 mit DFL … eite.jpg
Dateigröße:	40.37 KB

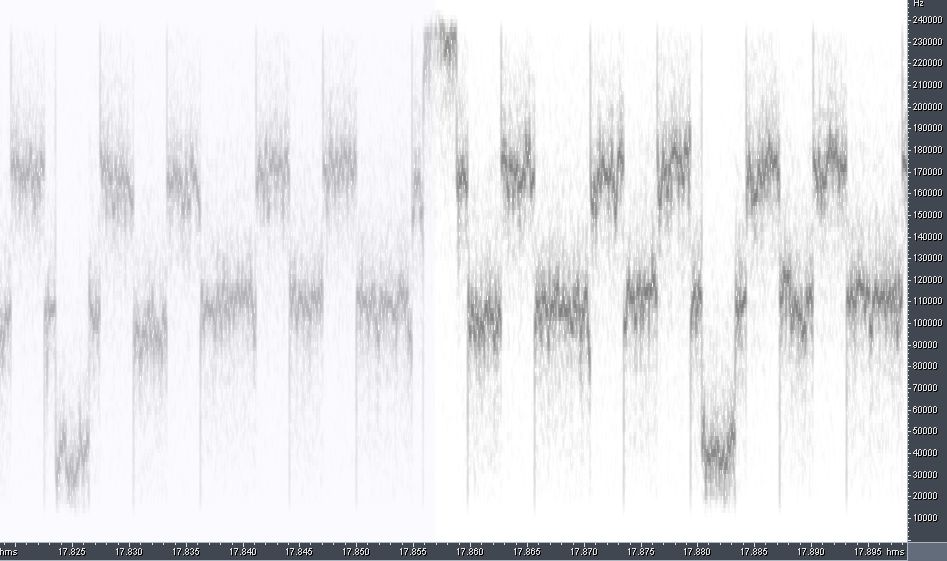

Titel:	DFLL 31,9 Mhz
Heruntergeladen:	296


Dateiname:	ATXmega192A3 mit DFL … eite.jpg
Dateigröße:	67.65 KB

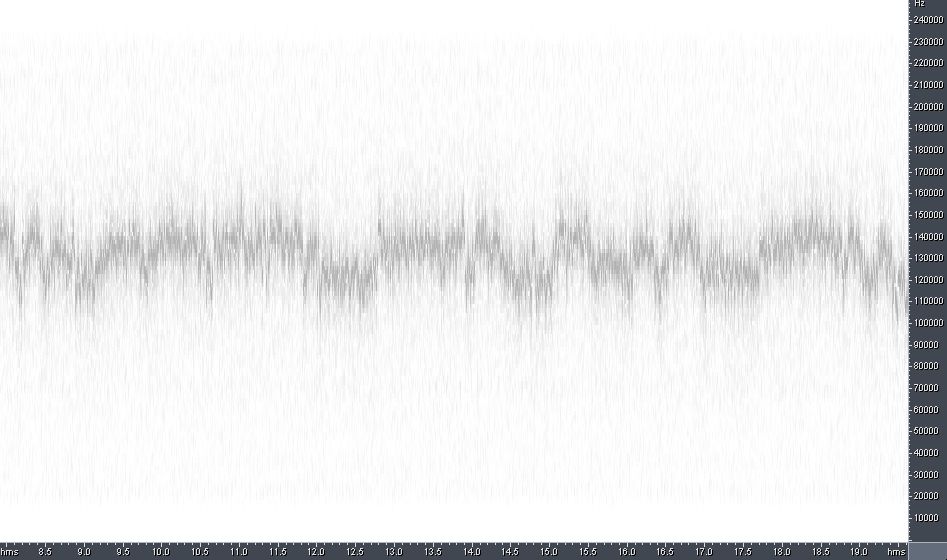

Titel:	DFLL 31,9 MHz mehr gezoomt
Heruntergeladen:	279


Dateiname:	ATXmega192D3 32,035 Mhz.jpg
Dateigröße:	65.89 KB

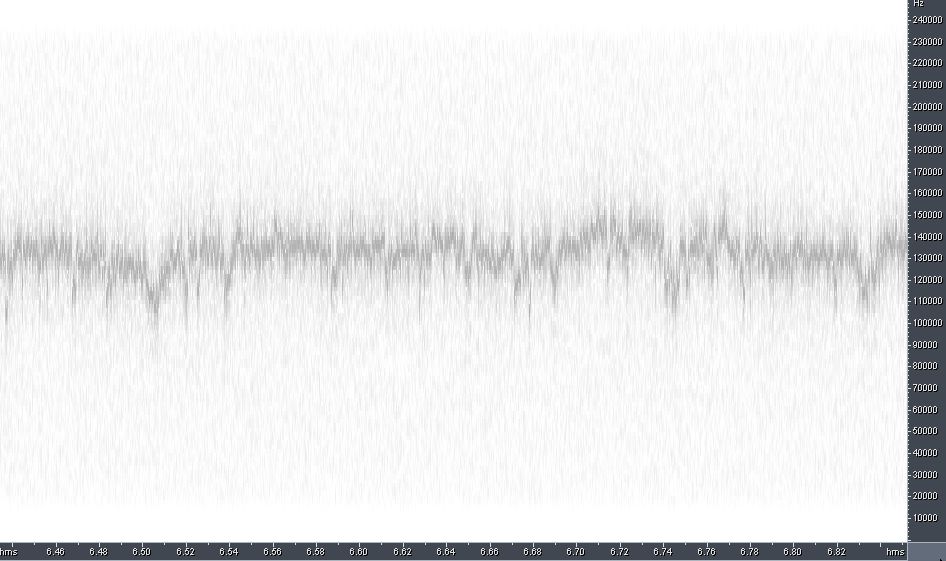

Titel:	32,035 Mhz relativ genaues Exemplar
Heruntergeladen:	287

IRON

Benutzer

Geschlecht:
Herkunft: Steisslingen / Germany
Alter: 67
Beiträge: 35
Dabei seit: 07 / 2004

Betreff:

Re: XMega128A4u Clock Problem

· Gepostet: 01.02.2014 - 19:01 Uhr · #10

Hallo Golf,
danke für die ausführlichen Info's, bzgl. der Genauigkeit der Oscillatoren.

Bei mir besteht das Problem, dass der 2MHz OSC mit PLLMUL=16 nicht anschwingt.
Alle PLLMUL < 16 funktionieren.
Ich bleib dran und werde berichten, sobald ich den Fehler gefunden habe.

Grüsse Roland

IRON

Benutzer

Geschlecht:
Herkunft: Steisslingen / Germany
Alter: 67
Beiträge: 35
Dabei seit: 07 / 2004

Betreff:

Re: XMega128A4u Clock Problem

· Gepostet: 02.02.2014 - 14:17 Uhr · #11

Problem gelöst, allerdings habe ich keine Erklärung.

Wird das XMega Breakout Board vom ISP Programmer mit 3.3V versorgt, Programmersoftware zeigt
3.32V/4mA, schwingt der Xmega nicht an.
Wird die Versorgung auf 3.4V erhöht, Programmersoftware zeigt 3.4V/5mA, schwingt das Teil nach jedem Reset sofort an. :confused2:

Grüsse Roland

Administrator

Geschlecht:
Herkunft: Germany
Alter: 26
Homepage: e-lab.de
Beiträge: 5558
Dabei seit: 03 / 2002

Betreff:

Re: XMega128A4u Clock Problem

· Gepostet: 02.02.2014 - 14:28 Uhr · #12

Hallo Roland,

das Brownout bei den XMegas ist sehr empfindlich.
Mal auf <3V setzen, sollte helfen.

rolf

IRON

Benutzer

Geschlecht:
Herkunft: Steisslingen / Germany
Alter: 67
Beiträge: 35
Dabei seit: 07 / 2004

Betreff:

Re: XMega128A4u Clock Problem

· Gepostet: 02.02.2014 - 16:43 Uhr · #13

Hi Rolf :bussi:

Das ist des Rätsels Lösung !!!
Habe mit verschiedenen VCC's und Brownout Settings rumgespielt.
Hier liegt eindeutig der Wurm begraben. Da kommt doch kein normaler Mensch drauf.
Stunden über Stunden verheizt.

Frage:
nachdem ich jetzt den USBsmart am laufen habe, ist es möglich die Packetgrösse von 64Bytes auf 256Byte zu vergrössern?

Vielen Dank,
Roland

Administrator

Geschlecht:
Herkunft: Germany
Alter: 26
Homepage: e-lab.de
Beiträge: 5558
Dabei seit: 03 / 2002

Betreff:

Re: XMega128A4u Clock Problem

· Gepostet: 02.02.2014 - 18:46 Uhr · #14

Hallo Roland,

USB, zumindet XMega, kann nur 64bytes am Stück. Man muss da einen Wrapper bauen
der mehrere Frames abholt und zusammensetzt. Ich habe da immer einen Steuer/Control
Frame vorneweg, der sagt was Sache ist, z.B. wieviel Daten jetzt kommen.

rolf
